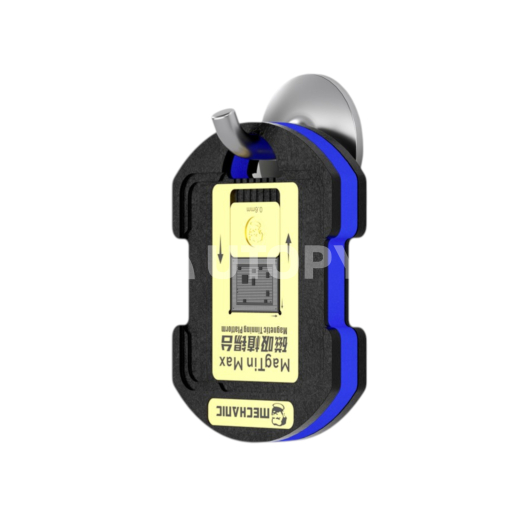

MECHANIC MagTin Max – dubbelzijdig magnetisch BGA-reballingplatform

Beschrijving

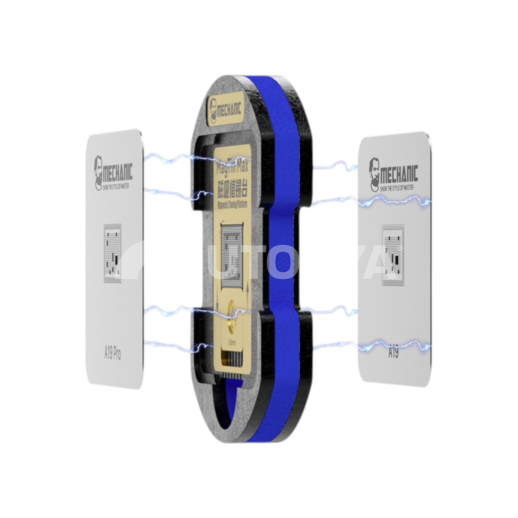

De MECHANIC MagTin Max is de ultieme oplossing voor zeer nauwkeurig reballen. Dit magnetische station vernieuwt de manier waarop soldeerballen op BGA-chips (CPU, NAND, GPU) worden aangebracht. Dankzij de dubbelzijdige magnetische basis sluit het sjabloon perfect op de chip aan, zonder openingen waar soldeerpasta tussen kan komen. Deze thermische en mechanische stabiliteit is essentieel voor soldeerballen van gelijke grootte en om soldeerbruggen onder de componenten te voorkomen.

Het duurzame platform combineert aluminium van luchtvaartkwaliteit met isolerende synthetische steen. Zo wordt uw werkblad beschermd en blijft de warmte op het component geconcentreerd. Dankzij de universele positionering en zeer dunne sjablonen kunt u ook complexe iPhone- en Android-chips met een professioneel slagingspercentage bewerken. De MagTin Max maakt een delicate klus tot een soepel, schoon en herhaalbaar proces.

Technische specificaties

• Onderdeelnummer: MagTin Max
• Systeem: Magnetische bevestiging met geïntegreerde magneten

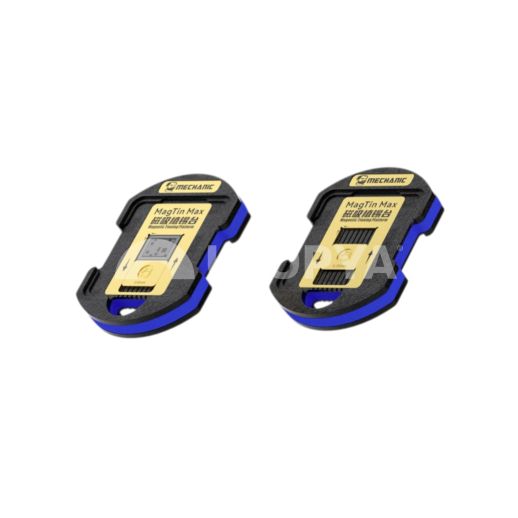

• Opbouw: Dubbelzijdig voor meer veelzijdigheid (CPU/NAND/IC)
• Materialen: Aluminiumlegering en synthetische steen, bestand tegen 500°C
• Sjablonen: Zeer nauwkeurig roestvrij staal (lasergesneden)
• Voordelen: Automatische uitlijning, bestand tegen vervorming, tijdbesparend
• Gebruik: Geavanceerd microsolderen, moederborden overzetten, chips repareren

Werkplaatsadvies en gebruik

Voor een perfect reballingresultaat met de MagTin Max moet de chip volledig vrij zijn van oude soldeerresten en grondig zijn ontvet. Plaats de chip in de daarvoor bestemde uitsparing, leg het magnetische sjabloon erop, dat zich vrijwel vanzelf uitlijnt, en breng vervolgens hoogwaardige soldeerpasta aan (type 183°C of 138°C, afhankelijk van de toepassing). Tip van de professional: Veeg overtollige pasta vóór het verwarmen weg met pluisvrij papier. Gebruik een breed heteluchtmondstuk op ongeveer 330°C met een matige luchtstroom, zodat de soldeerballen tijdens het smelten niet uit hun positie springen.
