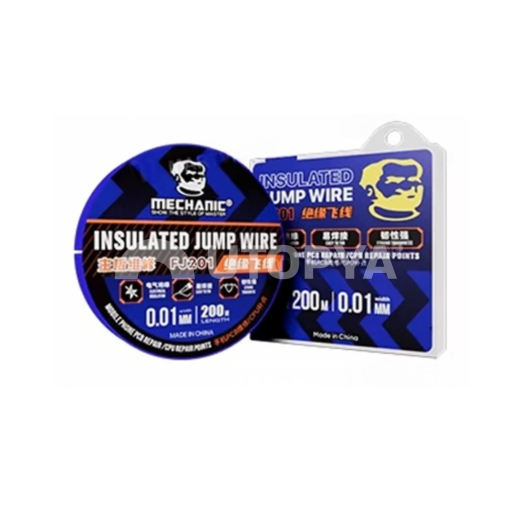

MECHANIC FJ201 Zeer dunne groen geïsoleerde draad 0.01mm - 200m

Beschrijving

Mechanic FJ201-jumperdraad is ideaal voor experts in microsolderen en het herstellen van printplaten. Met een microscopische diameter van slechts 0.01mm herstelt u onderbroken verbindingen op de nieuwste smartphonemoederborden met zeer dicht opeengepakte printsporen. Deze draad wordt met name aanbevolen voor het overbruggen van interne printsporen na het lostrekken van een soldeerpad onder een CPU, wifi-chip of NAND-geheugen, voor een onzichtbare en technisch betrouwbare reparatie.

Het belangrijkste kenmerk van FJ201 is de dichte groene isolatielak. Deze diëlektrische laag maakt complexe draadbruggen mogelijk zonder onbedoeld contact met omliggende componenten of aangrenzende printsporen. Anders dan bij ongeïsoleerde koperdraad kunnen FJ201-jumpers elkaar kruisen, essentieel bij het herstellen van meerlaagse FPC-flexkabels of beschadigde laadconnectoren. Ondanks de zeer geringe dikte biedt het koper een elektrische geleidbaarheid van meer dan 99% voor behoud van signaal- en voedingsintegriteit.

De spoel van 200 meter gaat lang mee in de werkplaats. De isolatielak verdwijnt door de warmte van de soldeerbout (circa 380°C), zodat u de uiteinden direct kunt vertinnen zonder de draad mechanisch te strippen en te verzwakken. Dankzij de uitstekende vervormbaarheid volgt u de oorspronkelijke printsporen uiterst nauwkeurig onder de microscoop.

Technische specificaties

• Fabrikantonderdeelnummer: MECHANIC FJ201
• Materiaal: Zuiver koper met hoge geleidbaarheid / groene isolatielak
• Diameter: 0.01 mm
• Lengte: 200 meter
• Compatibiliteit: Reparatie van CPU-, NAND-, FPC- en BGA-printsporen
• Eigenschappen: Geïsoleerd (diëlektrisch), isolatie verdwijnt bij verhitting
• Verpakking: Precisiespoel

Werkplaatsadvies en gebruik

Hanteer deze draad vanwege de zeer geringe doorsnede uitsluitend met een titanium pincet met zeer fijne punten om platdrukken of doorsnijden te voorkomen. Zet de gesoldeerde jumpers vast met een druppel groene Mechanic UV-soldeermaskerlak. Zo blijft de draad mechanisch op zijn plaats bij latere reiniging met isopropylalcohol of bij het plaatsen van een BGA-component.
