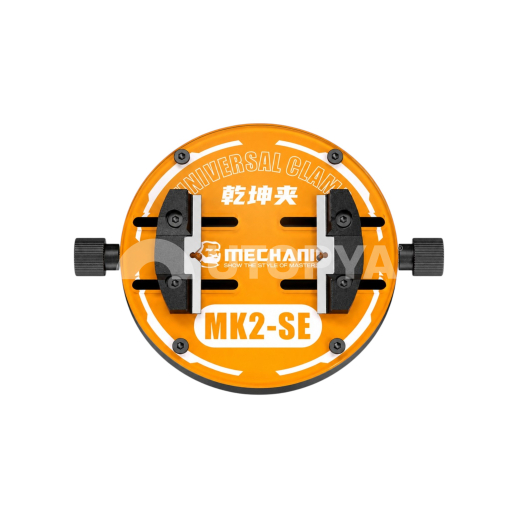

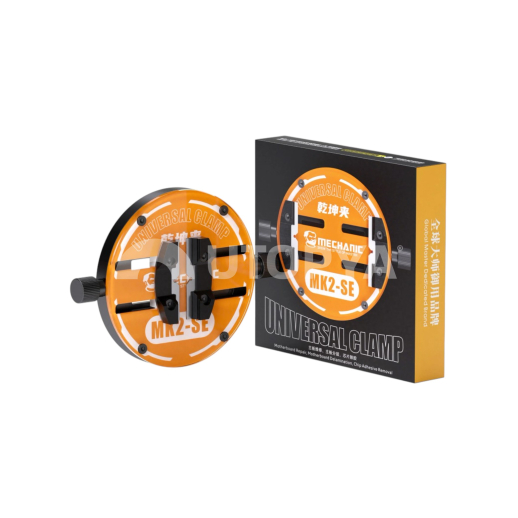

Universele moederbordhouder met dubbele as MECHANIC MK2 SE

Beschrijving

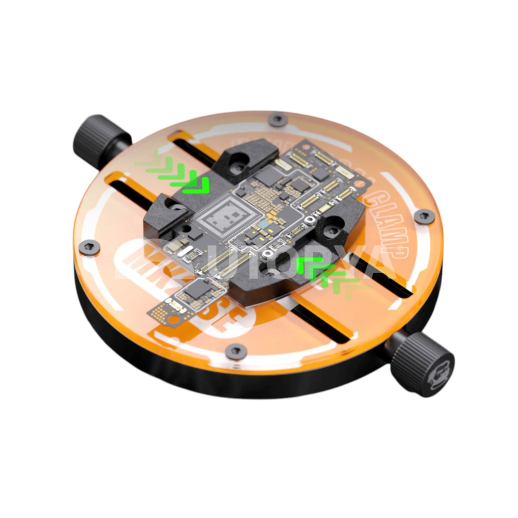

De moederbordhouder MECHANIC MK2 SE (Special Edition) is hoogwaardig werkplaatsgereedschap voor professionele technici in microsolderen en B2B-elektronica. De houder stabiliseert printplaten bij kritieke werkzaamheden zoals het reballen van chips, vervangen van IC’s en scheiden van gestapelde moederborden. Hij voorkomt mechanische doorbuiging en thermische trillingen. De zware constructie biedt een uiterst stabiele basis onder de objectieven van laboratoriummicroscopen.

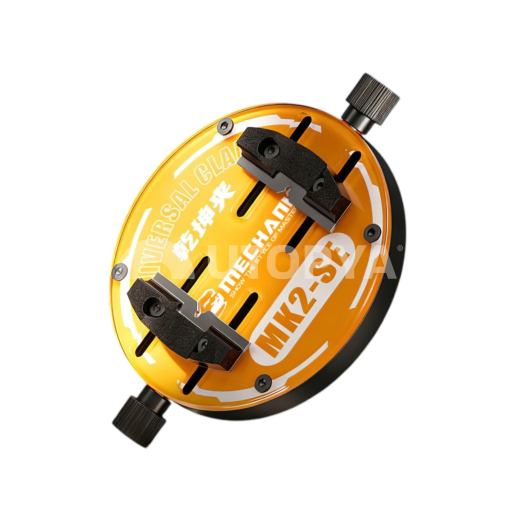

Deze houder onderscheidt zich door een geavanceerde constructie met twee onafhankelijke assen, aangedreven door roestvrijstalen schroefdraad. Hiermee kunnen de klembekken afzonderlijk en tot op de micron worden ingesteld om twee onderdelen tegelijk vast te zetten, zoals een smartphonemoederbord en een processor waarvan lijm moet worden verwijderd. De klemvlakken bestaan uit blokken nanocomposiet synthetische steen, bestand tegen directe blootstelling aan hete lucht tot 500 °C. Ze fungeren als een passief hitteschild dat aangrenzende componenten beschermt tegen onbedoeld lossolderen.

De klembekken hebben asymmetrische en omgekeerd driehoekige sleuven, speciaal ontworpen om onregelmatige randen, hoeken en afschuiningen van moderne printplaten stevig vast te pakken zonder de kleine oppervlakgemonteerde componenten (SMD) te pletten. De massief stalen basis heeft sterk hechtende siliconenrubberen voetjes. Deze absorberen de bewegingsenergie die ontstaat bij gebruik van desoldeerlitze of scalpels voor het wegkrabben van epoxyhars.

Technische specificaties

• Fabrikantonderdeelnummer: MK2 SE (Double-Axis Special Edition Fixture)
• Technologie / materiaal: Verzwaard stalen frame, roestvrijstalen geleidingen en contactvlakken van hittebestendige synthetische steen
• Compatibiliteit: Universeel (iPhone-, Samsung- en Huawei-moederborden, CPU- en NAND-IC’s, flashschijven, asymmetrische printplaten)
• Afmetingen: Ongeveer 150 mm x 87 mm x 24 mm (geoptimaliseerd voor de werkruimte onder een microscoop)
• Gewicht: ~325 g (zwaar antislipframe)
• Voeding / normen: Passieve mechanische bevestiging zonder elektrische voeding / Voldoet aan ESD-Safe-eisen (antistatisch)
• Type klemsysteem: Twee micrometrische spindels met gekartelde metalen draaiknoppen
• Temperatuurbestendigheid: Gecertificeerde hittebestendigheid tot 500 °C

Werkplaatsadvies en gebruik

Breng regelmatig een zeer kleine druppel hittebestendige siliconenolie op de spindels van de houder aan en beweeg de klembekken over hun volledige slag om de draadassen langdurig soepel te houden. Gebruik voor aangekoekte lijm- of soldeerfluxresten (colofonium) in de uitsparingen van de synthetische steen uitsluitend 99% isopropylalcohol met een harde nylonborstel of een borstel met fijne messingharen. Vermijd directe slagen met scherpe gereedschappen op de synthetische steen: hoewel deze zeer hard en hittebestendig is, blijft de kristallijne structuur gevoelig voor zware mechanische schokken.
