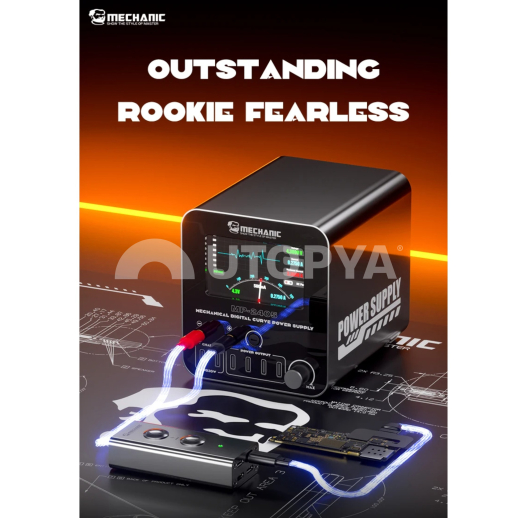

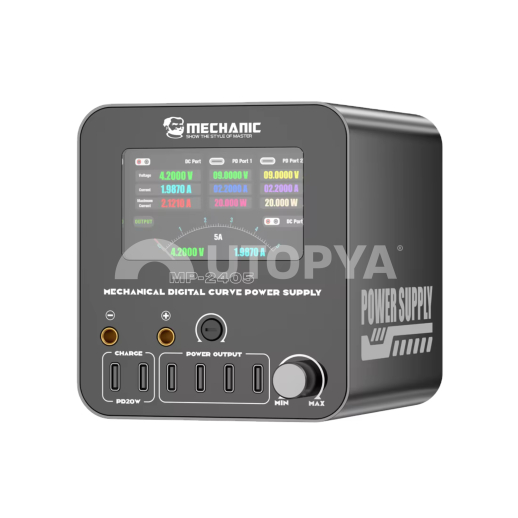

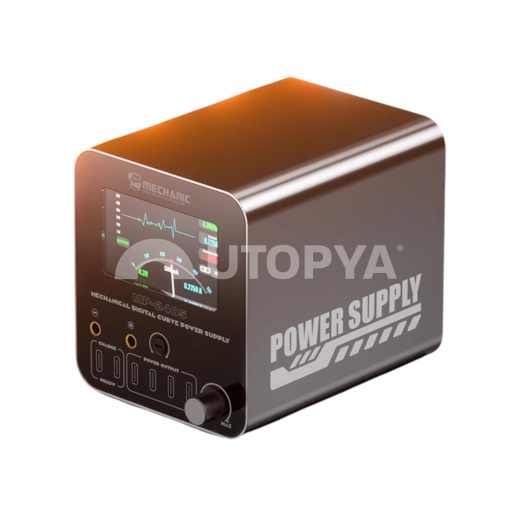

Mechanic MP-2405 digitale precisievoeding met grafiekweergave (24V/5A)

Beschrijving

De Mechanic MP-2405 gestabiliseerde voeding is een zeer nauwkeurig diagnose-instrument voor microsoldeerlaboratoria en telefoonreparatiecentra. Met 24V en 5A voedt hij uiteenlopende apparaten, van smartphones en tablets tot laptops. De slimme interface toont stroomvariaties als grafieken, zodat technici het elektrische gedrag tijdens opstarten of opladen visueel analyseren.

De MP-2405 onderscheidt zich door zijn resolutie van één milliampère (0.001A). Daarmee spoort u kleine lekstromen op VCC_MAIN en VDD_BOOST op die snelle batterijontlading of terugkerende storingen veroorzaken. USB-C-poorten met Power Delivery en USB-A-poorten met Quick Charge aan de voorkant testen laadcircuits direct zonder extra accessoires. De slim geregelde actieve koeling werkt stil tijdens nauwkeurige metingen en voert warmte efficiënt af bij belastingstests op 5A.

Geavanceerde software- en hardwarebeveiligingen beschermen het geteste apparaat. De instelbare OCP-overstroombeveiliging (Over Current Protection) reageert vrijwel direct en onderbreekt de voeding bij harde kortsluiting om thermische schade aan printsporen te voorkomen. Drie programmeerbare geheugenbanken wisselen snel tussen gangbare spanningen (3.8V, 4.2V, 5V, 19V), voor sneller werken en minder bedieningsfouten.

Technische specificaties

• Fabrikantonderdeelnummer: MECHANIC MP-2405
• Technologie: Lineaire gestabiliseerde voeding met digitale regeling
• Uitgangsspanning: 0 - 24V (nauwkeurig instelbaar)
• Uitgangsstroom: 0 - 5A
• Max. vermogen: 120W
• Weergave: Kleuren-LCD (digitale modus en grafiekmodus)
• Interfaces: 4mm-banaanuitgangen, USB-C PD, USB-A QC
• Geheugens: 3 programmeerbare kanalen
• Bescherming: OVP (overspanning), OCP (overstroom), OTP (oververhitting)

Werkplaatsadvies en gebruik

De grafiekmodus van de MP-2405 is vooral nuttig bij iPhones die op het Apple-logo blijven hangen. Een te vroeg afvlakkende of onregelmatig schommelende curve laat direct zien of een defecte flexkabel of I2C-communicatiefout de oorzaak is. Gebruik voor maximale nauwkeurigheid bij spanningsinjectie korte, dikke meetkabels om spanningsverlies te beperken, vooral boven 2A.
