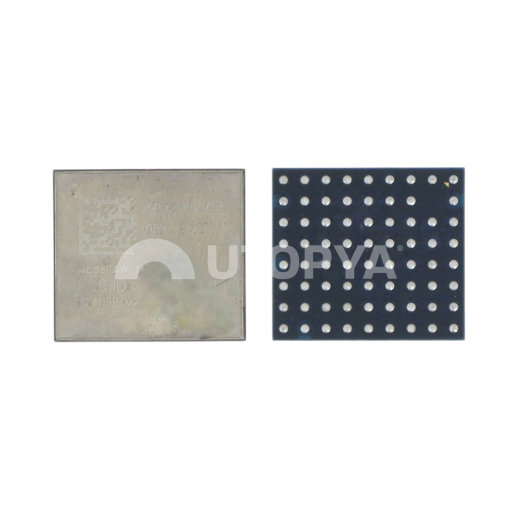

Wifi-/Bluetooth-netwerkchip PlayStation 5 Slim (XM-546) (Pulled)

Beschrijving

De XM-546-netwerkchip (Wi-Fi / Bluetooth IC) voor PlayStation 5 Slim is een origineel elektronisch fabrieksonderdeel (OEM), uitsluitend bedoeld voor ervaren technici gespecialiseerd in nauwkeurig microsolderen. Deze centrale chip beheert alle draadloze verbindingen van de console, waaronder snel internet en het communicatieprotocol met lage vertraging voor DualSense-controllers. Deze chip is uit werkende originele Sony-moederborden gedemonteerd (Pulled). Als gecertificeerd OEM-onderdeel biedt hij exact dezelfde transmissiekenmerken en elektrische toleranties als het oorspronkelijke component.

Deze IC gebruikt een BGA-architectuur (Ball Grid Array), waarbij elektrische contacten via een matrix van microscopisch kleine soldeerbolletjes onder de chip tot stand komen. De XM-546 regelt de fysieke (PHY) en datalinklagen (MAC) van het netwerk, voor stabiele datasnelheden en decodering van RF-signalen. Als gedemonteerd origineel onderdeel (Pulled) biedt hij volledige softwarecompatibiliteit met toekomstige firmware- en beveiligingsupdates van de console, waardoor blokkeringen of netwerkfouten na de reparatie worden voorkomen.

Dit component is de vereiste technische oplossing voor PS5 Slim-moederborden met draadloze netwerkstoringen (wifi niet gedetecteerd), aanhoudende problemen bij het draadloos koppelen van DualSense-controllers zonder USB-kabel of blokkerende systeemfoutcodes tijdens systeemupdates.

Technische specificaties

• Fabrikantonderdeelnummer: XM-546 (originele Sony OEM-chip)
• Technologie / materiaal: Silicium-IC, BGA-behuizing (Ball Grid Array)
• Compatibiliteit: Uitsluitend PlayStation 5 Slim (CFI-2000-serie)
• Afmetingen: Origineel fabrikantcontactpatroon voor de netwerkpositie op het moederbord
• Voeding / normen: Conform de nominale voedingsspanningen en officiële draadloze PlayStation-protocollen
• Montagetype: SMD-microsolderen met heteluchtstation of infraroodsysteem
• Staat van het onderdeel: Pulled (origineel gedemonteerd, vóór solderen reinigen en reballen)

Werkplaatsadvies en gebruik

Als origineel gedemonteerd onderdeel (Pulled) wordt de XM-546-chip geleverd met resten van de fabrieksoldeerlegering aan de onderzijde. Vóór installatie op het ontvangende moederbord moet de technicus de onderkant van de chip reinigen met desoldeerlitze en hoogwaardige flux. Voer vervolgens een volledige reballing uit door nieuwe microscopisch kleine tinbolletjes aan te brengen met een stencil dat past bij het BGA-patroon. Respecteer bij het solderen op het PlayStation 5 Slim-moederbord exact de richting van pin 1 (uitlijnmarkering) en gebruik een gecontroleerd heteluchtprofiel om destructieve thermische schokken in het silicium te voorkomen.
