RELIFE TB-09 SE - Slimme laadpoorttester (Type-C & Lightning)

Beschrijving

De RELIFE TB-09 SE is het onmisbare hulpmiddel voor een eerste diagnose voor iedere reparateur die tijd wil besparen. U hoeft niet meer standaard een smartphone te openen om te bepalen of de laadconnector defect is of het probleem op het moederbord zit. Deze kleine plug-and-play-module wordt rechtstreeks in de laadpoort van een iPhone of Android-apparaat gestoken en analyseert direct de communicatie tussen de lader en het apparaat.

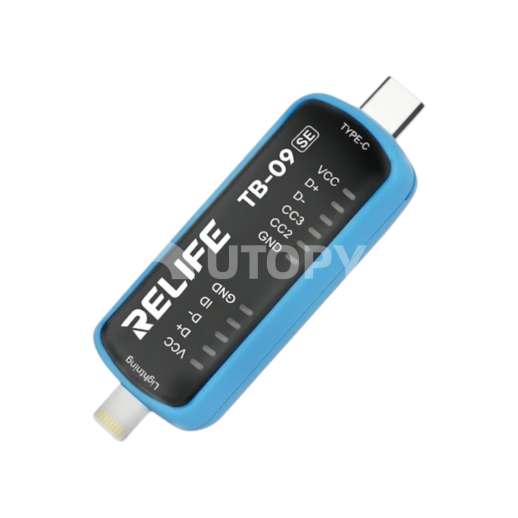

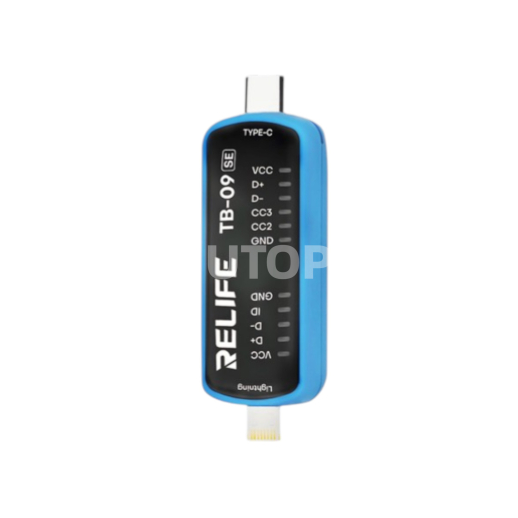

Via een eenvoudige interface toont de TB-09 SE met nauwkeurige ledindicatoren de toestand van de verschillende lijnen (VCC, data, massa). De tester is bijzonder doeltreffend bij het opsporen van een beschadigde laadflexkabel, door stof verstopte pinnen of een defect voedingsbeheer-IC (PMIC). Het Simple Edition-ontwerp richt zich op de kern: betrouwbare, snelle diagnose zonder risico voor interne componenten.

Technische specificaties

• Onderdeelnummer: TB-09 SE (Simple Edition)
• Interfaces: Lightning (Apple) en USB Type-C (universeel)
• Indicatoren: Ledindicatie op meerdere punten voor continuïteitsdiagnose
• Compatibiliteit: iPhone (alle generaties), iPad, Android, MacBook
• Gebruik: Connectortest, U2-/Tristar-circuittest, flexkabeltest
• Materialen: Versterkte printplaat en duurzame ABS-behuizing
• Afmetingen: Miniformaat (zoals een USB-stick)

Werkplaatsadvies en gebruik

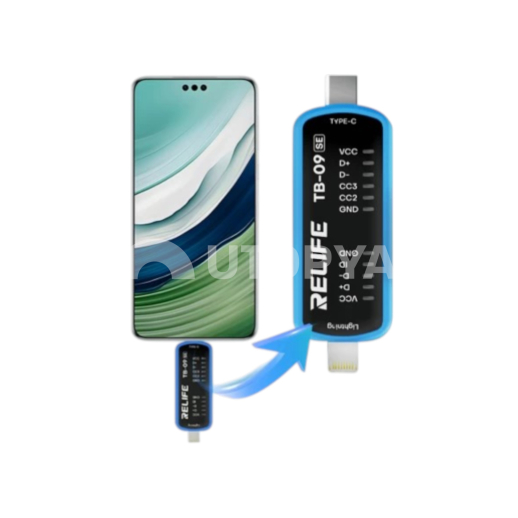

Steek voor een nauwkeurige diagnose de RELIFE TB-09 SE in de telefoon en sluit uw laadkabel aan op het andere uiteinde van de tester. Als alle leds normaal branden, werken de connector en flexkabel. Als een specifieke led uit blijft, hebt u de defecte lijn gevonden, vaak de data- of detectielijn. Tip: Gebruik dit hulpmiddel bij de intake in het bijzijn van de klant om direct te onderbouwen waarom de connector moet worden vervangen of een moederbordreparatie nodig is.
